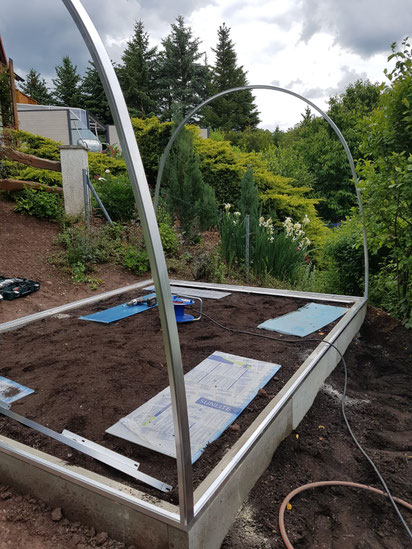

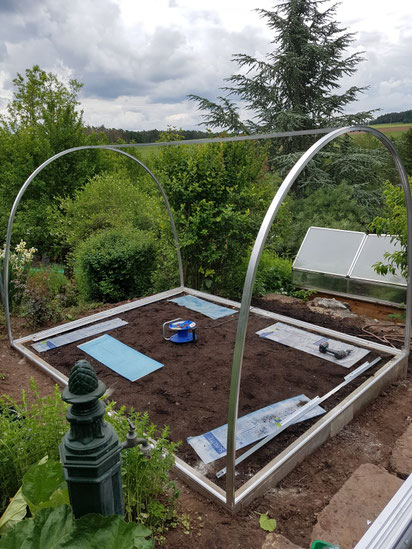

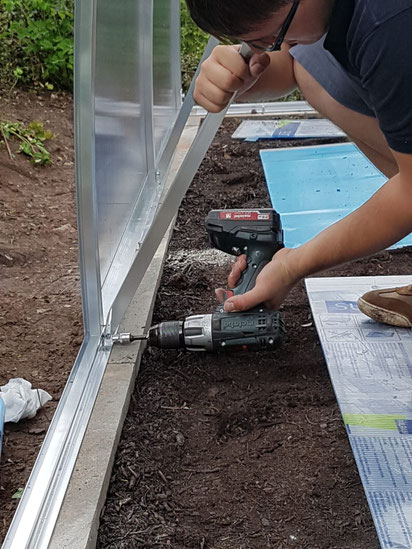

1. Montieren Sie den Grundrahmen und dübeln ihn am Fundament an. ( Bitte nicht ganz fest dübeln )

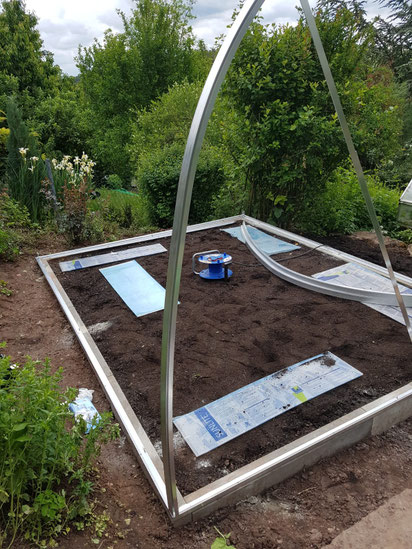

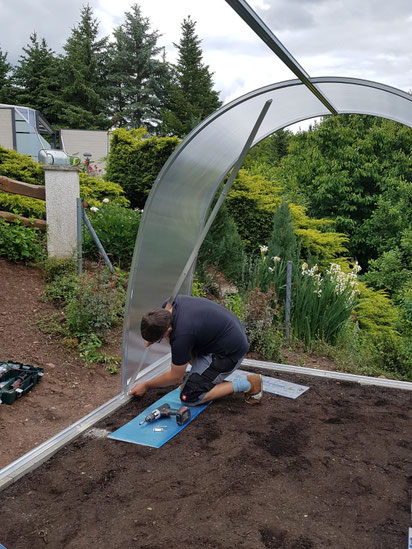

2. Montieren Sie die 4 Eckbögen, bitte passen Sie auf es gibt 4 Eck- und 4 Mittelbögen.

3. Den First montieren

Verwenden Sie bitte nur die Teile die beigepackt sind.

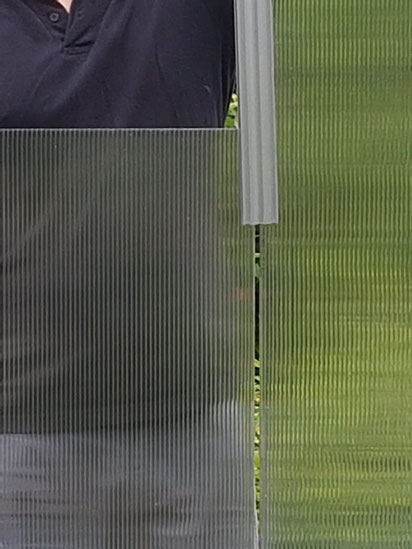

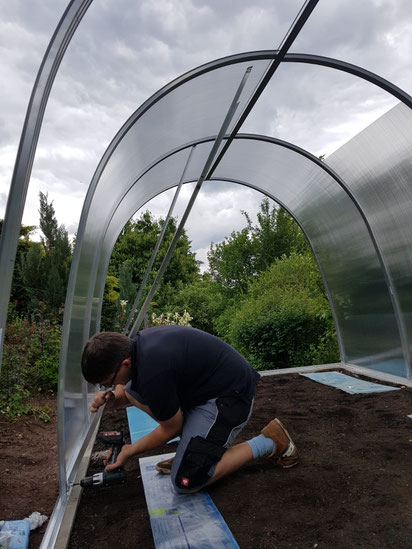

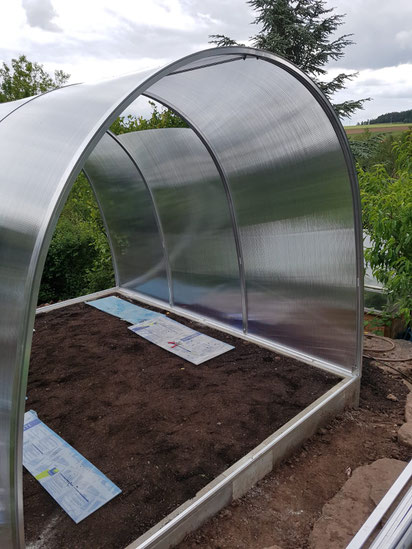

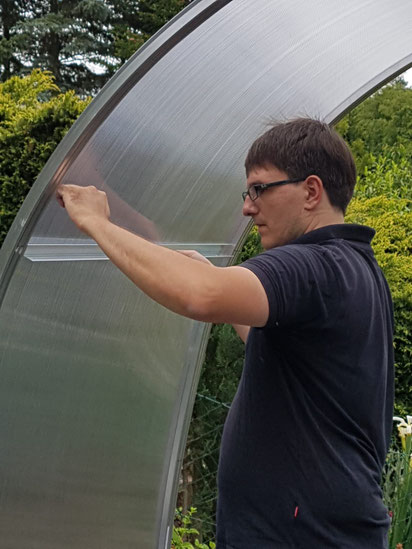

4. Bitte ziehen Sie die Folie auf beiden Seiten der Platten vorsichtig ab.

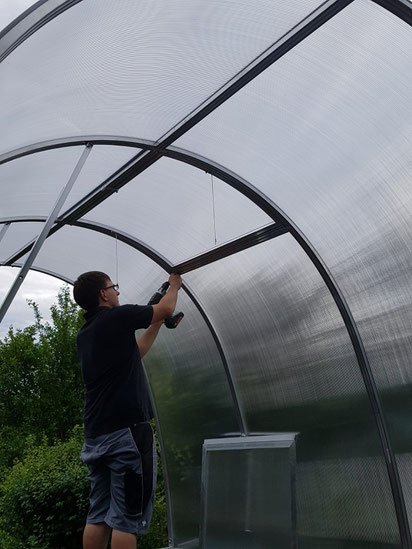

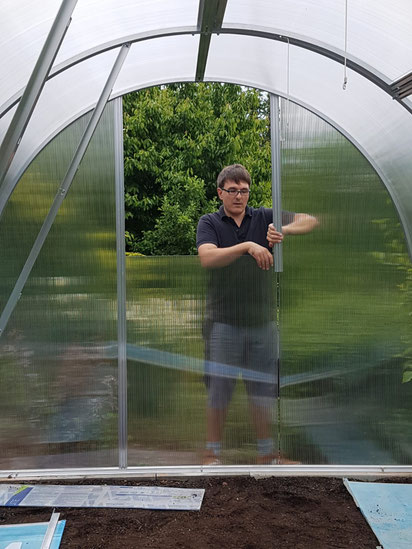

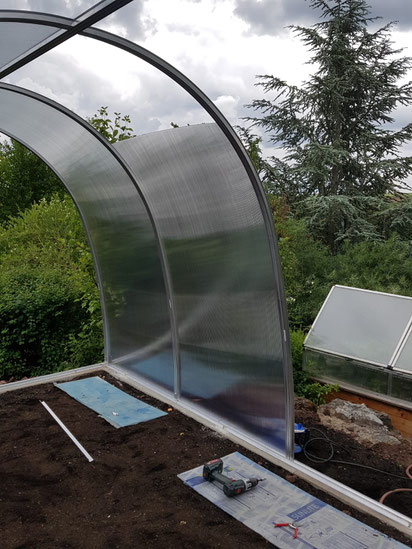

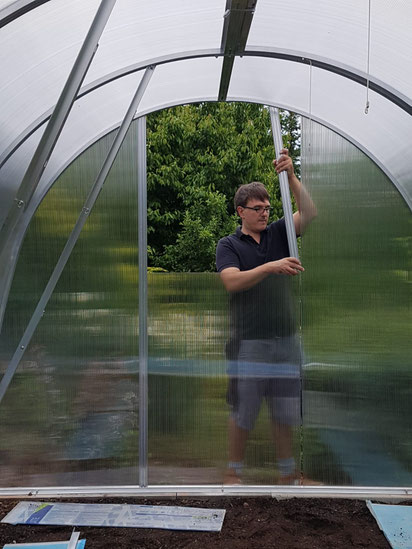

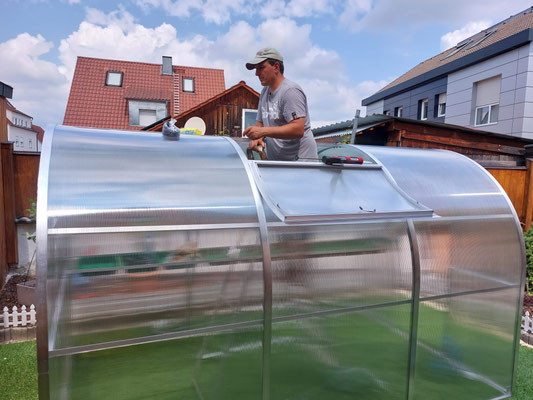

5. Bitte setzen Sie die Platten immer gegenüberliegend ein ( Beispiel Bild 2 ) nicht nebeneinander wegen der Statik.

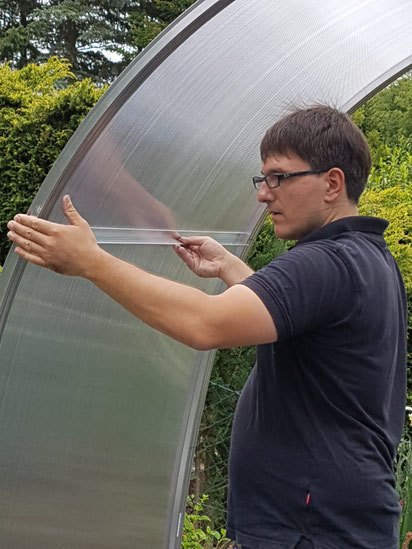

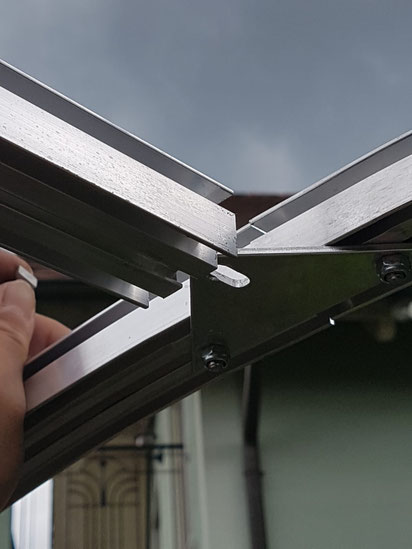

6. Als Messlehre dient Ihnen das Hilfsteil G. Hierbei gilt es zubeachten das die Bögen immer den richtigen Abstand                zueinander haben. Siehe Bild 3.





7. Bevor ich den Bogen befestige messe ich mit dem Hilfsteil G ganz unten, ganz oben und in der Mitte an den blau                gekennzeichneten stellen am Mittelbogen. An den mit blau gekennzeichneten Stellen montieren Sie später auch

    die Winkel Nr.1.

    Jeder Winkel ist mit Zahlen und jedes Profil mit einem Buchstaben vesehen.

8. Auf Bild 3 sehen Sie wie die Ablagehalterung montiert wird. Das wir Dachfenster gegenüber montiert.

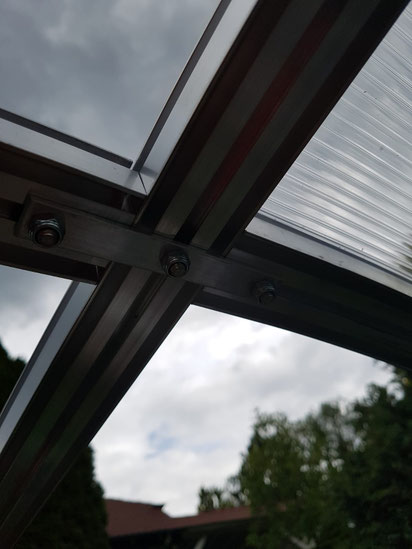

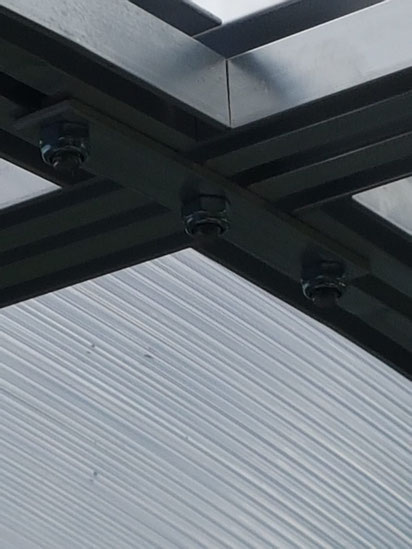

9. Das 2 Loch Alu bitte auf der Dachfensterseite und das 3 Loch Alu als Verbindung für First und Bogen montieren.

    Ich montiere immer von hinten nach vorne.



10. Bitte bedenken Sie beim Aufbau, dass Sie das Dachfenster zur Wetterseite Westen montieren.

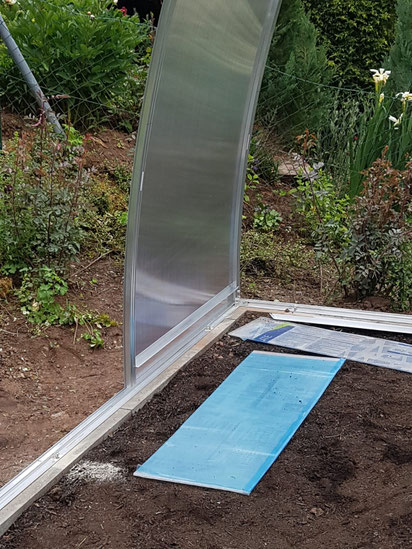

      Sie sehen auf Bild 2 die kurze Platte auf die das Dachfenster montiert wird. In diesem Fall ist das die Westseite.

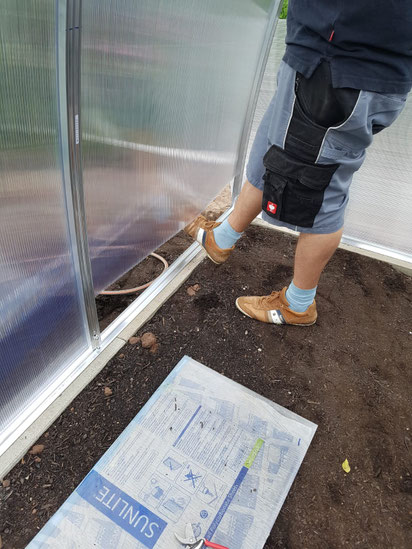

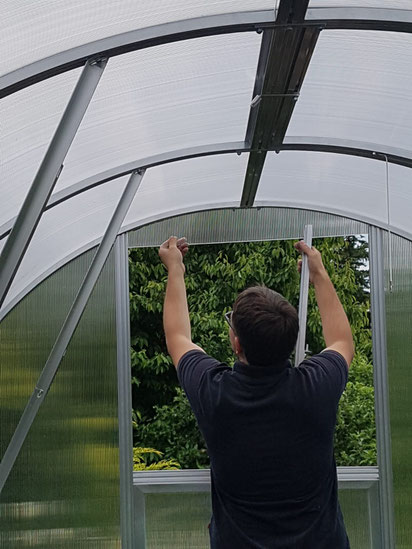

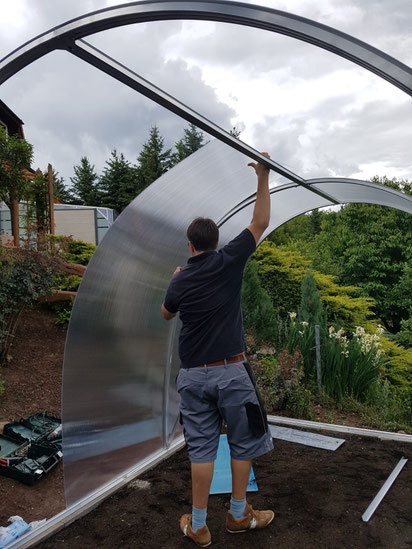

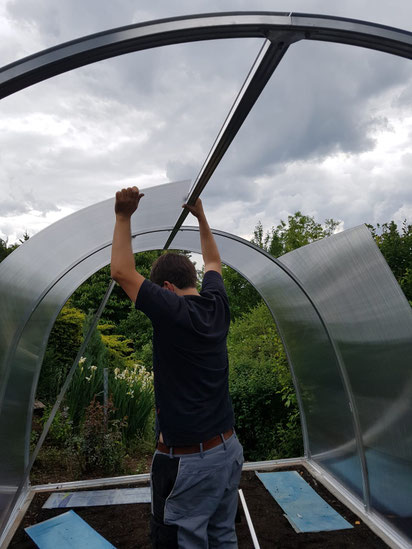

11. Die letzte Platte lassen Sie von oben reinfallen siehe Bild 3.

     Vorher bitte die Schraube an der Verbindung First-Eckbogen lösen.

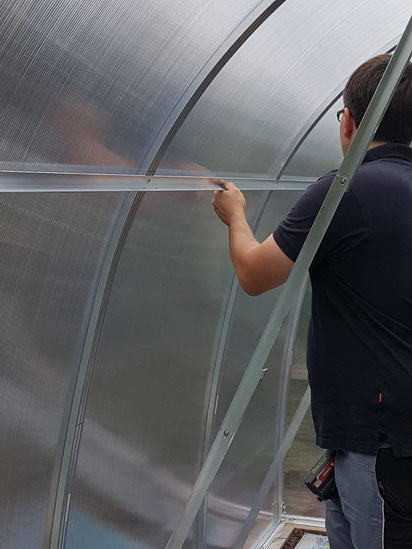

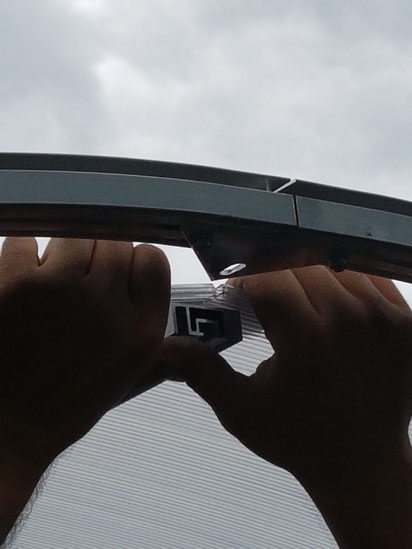

12. Schieben Sie Bögen über die Platten und schrauben die Verbindung First-Eckbogen wieder zu.

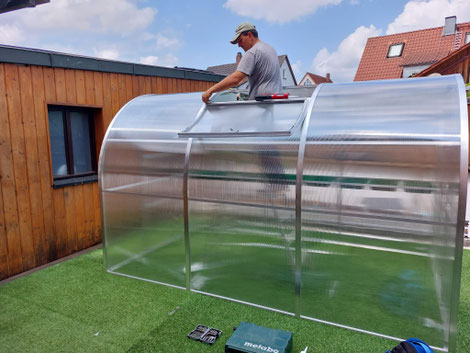

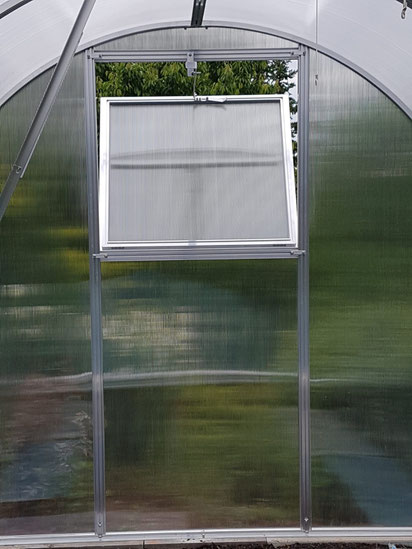

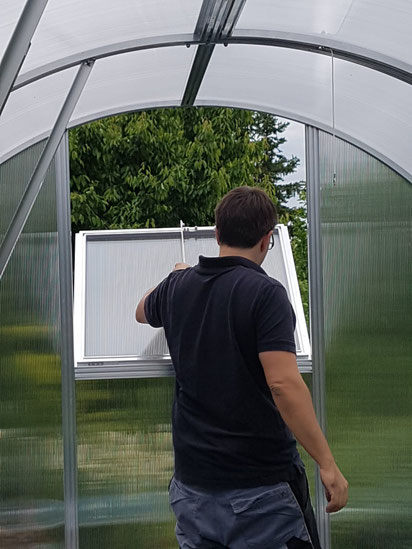

13. Hängen Sie das Dachfenster ein und montieren es links und recht mit einem 2-Loch Alu.

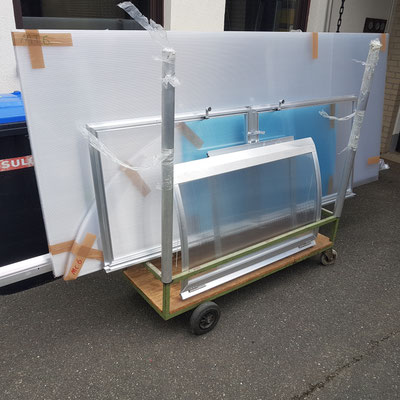

      Oberfenster, Rückwandfenster und geteilte Türe werden schon montiert angeliefert.

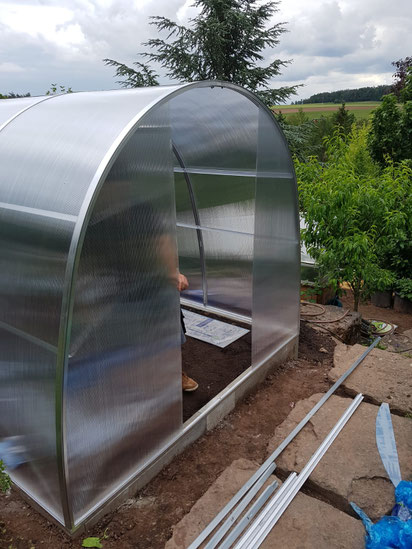

14. Montieren der Rückwand mit Profil ( E und F )

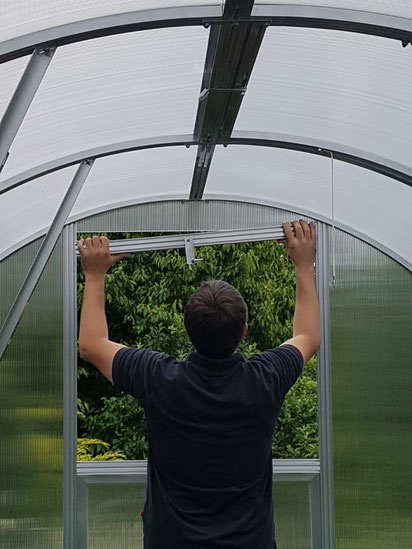

15. Einhängen und montieren Sie das Rückenfenster.







16. Beim montieren der Mittelbögen hatte ich bereits erwähnt das blaue Striche am Mittelbogen als Hinweis für die Montage der ( Winkel 1 ) dienen.





17. Montieren Sie die Türe.

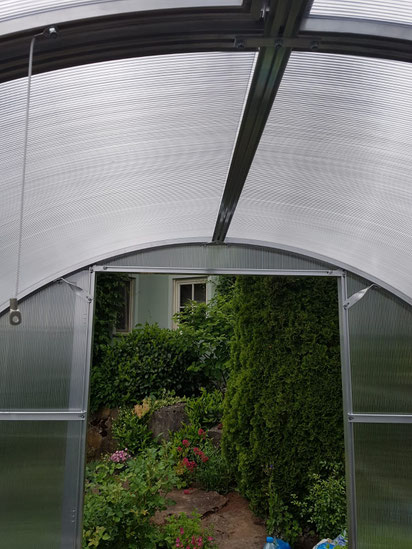

18. Sie sehen auf Bild 2 wie die Winkel Nr. 5 und 6 Bild 2 Mitte und die gedrehten Bild 2 oben montiert werden.

      ( Sie müssen so montiert werden das Sie später auf dem Winkel 1 aufliegen )

19. Genauso an der Türe mit Winkel 3,-4,-7 und 8.

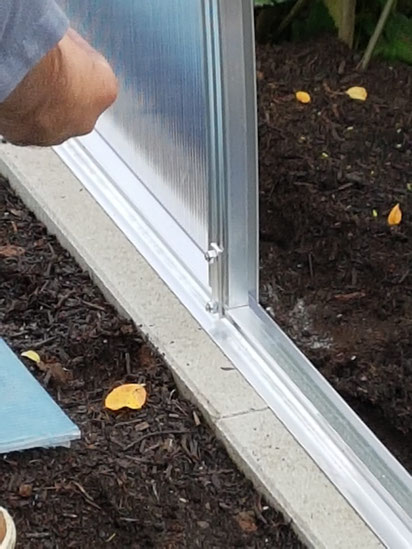

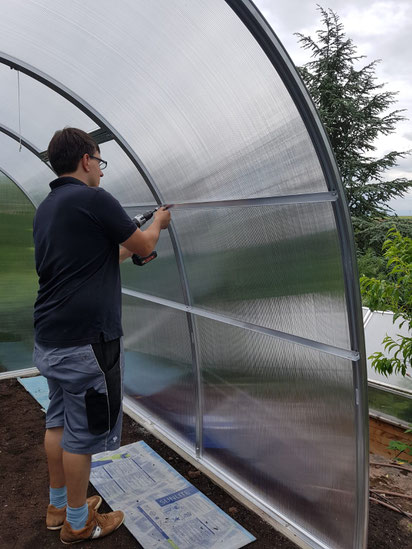

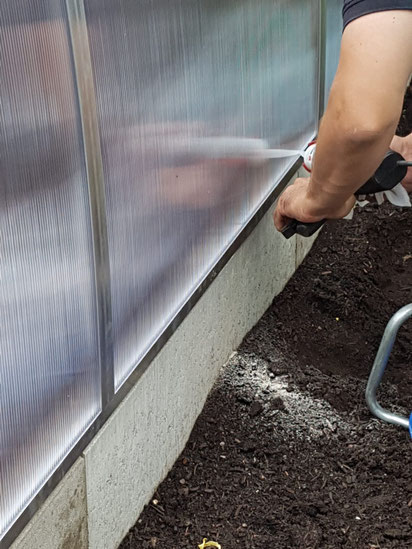

20. Silikonieren Sie alle Kanten an denen Platte und Profil zusammenlaufen.

      ( Gewächshaus unten-innen und außen, auf dem First nur außen, Türe und Rückwandfenster unten-innen

      und außen, Dachfenster komplett innen und außen.)

      Falls Ihnen was unklar erscheint melden Sie sich bitte!

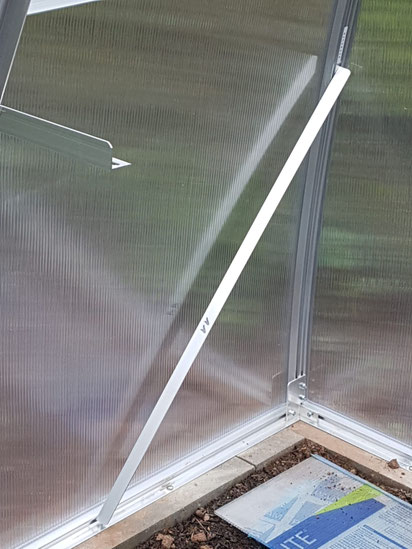

21. Montieren der Winkel Nr. 11 Bild 2

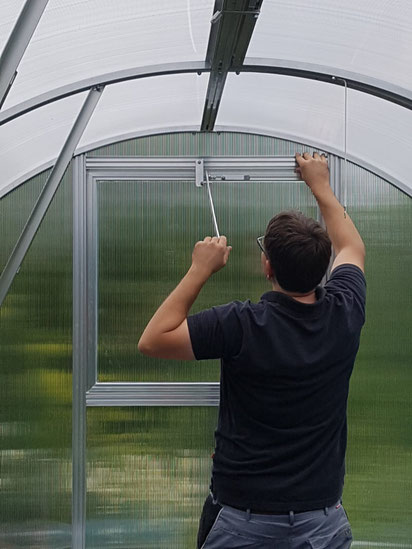

22. Montieren Sie den Fensteröffner Bild 3

      Bei Sturm oder schweren Böen können Sie den Fensteröffner am First leicht mit 2 Fingern zusammendrücken

      und aushängen. Bitte vergessen Sie dabei nicht das Fenster dann auch zu verriegeln.

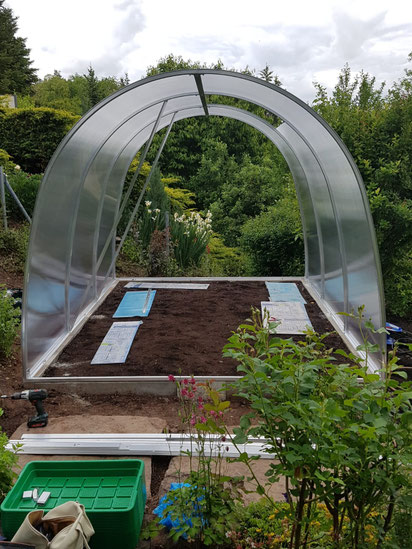

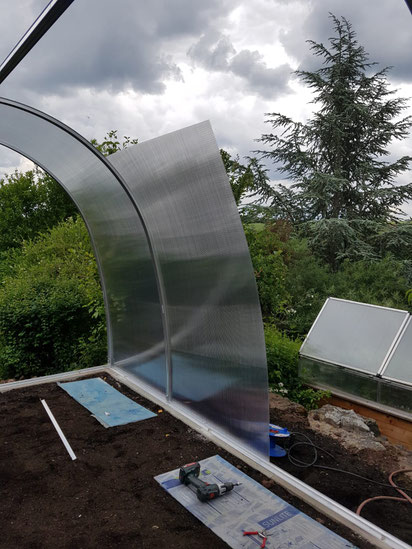

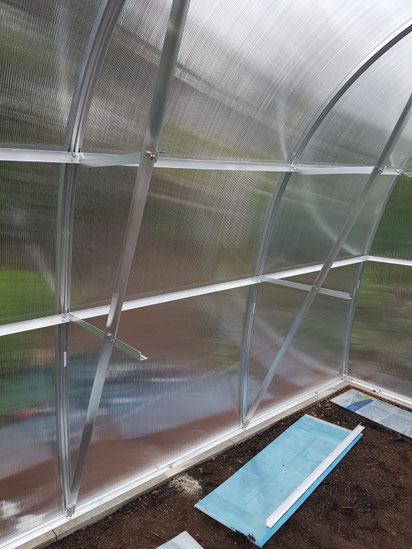

23. Die Sturmbänder helfen das Fenster bei Böen festzuhalten. Bild 1

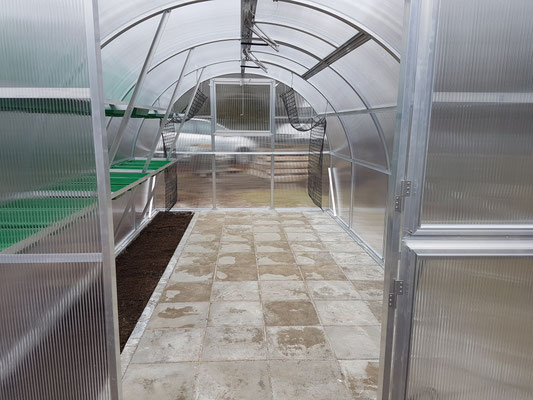

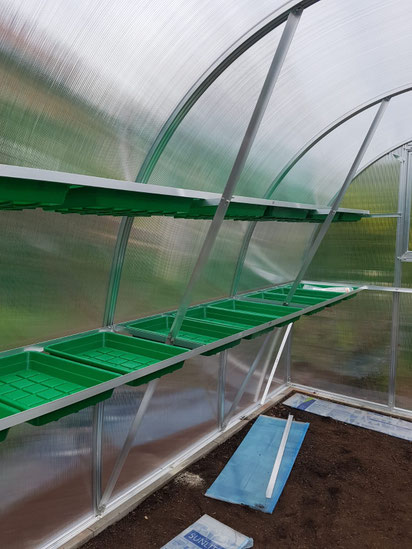

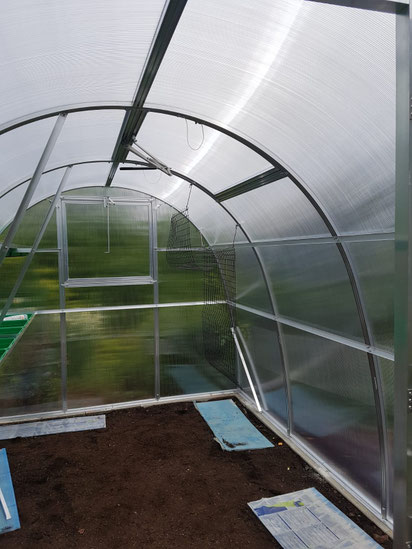

24. Sie können jetzt die Doppelablage fertig montieren mit den Winkeln Nr. 10

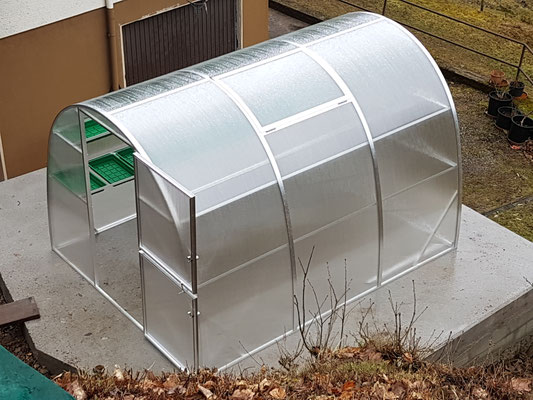

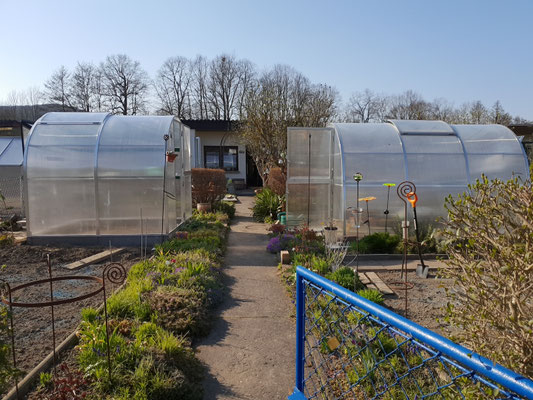

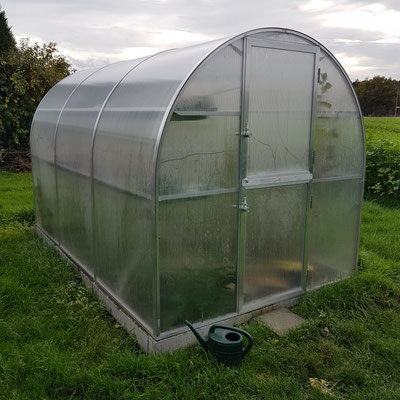

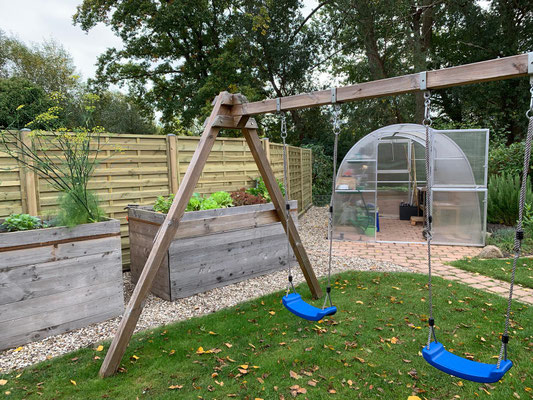

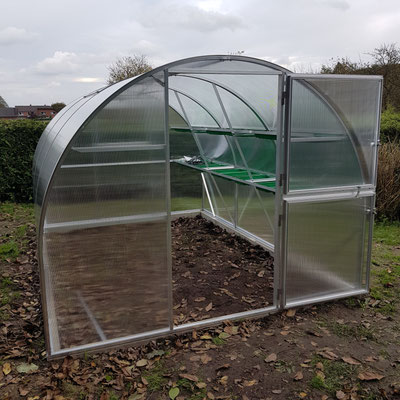

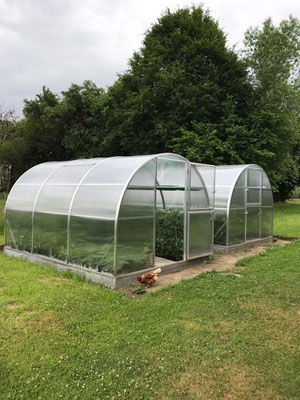

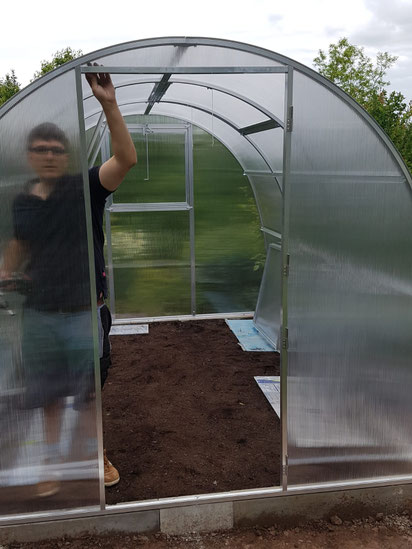

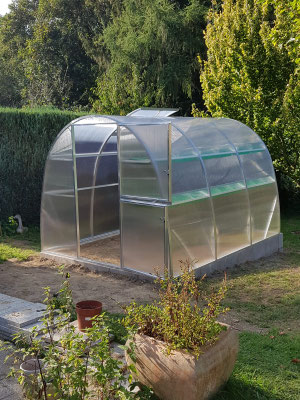

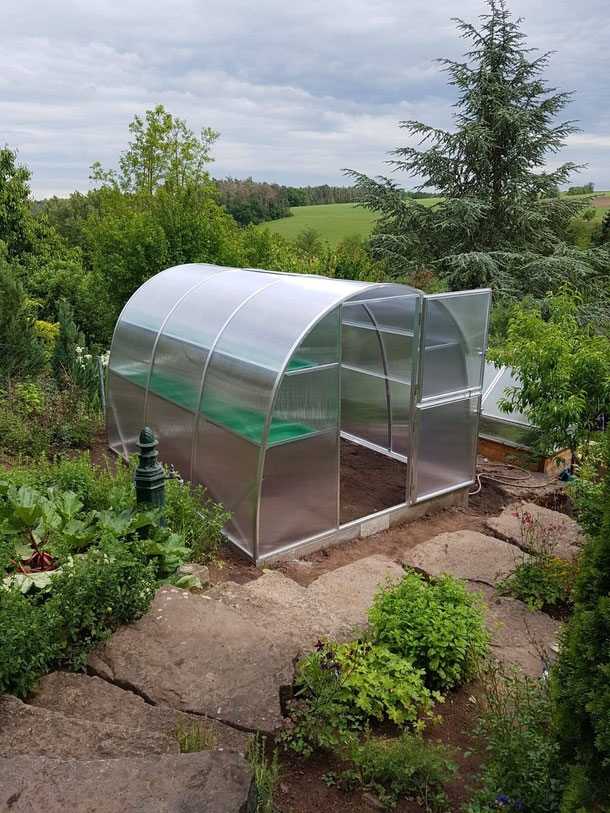

Wenn Sie nach dieser Montageanleitung gehen haben Sie am Ende dieses Ergebnis!
